Unidad 5: Tipos de transistores

Profesor: Ing. Israel Chaves Arbaiza

Curso: Electrónica Básica para Ing. Mecánica

Objetivos de la clase

  • Conocer el transistor de monounión
  • Dominar el comportamiento del Rectificador Controlado de Silicio
  • Aplicar el diodo Shockley junto con el DIAC en circuitos de control
  • Comprender el uso del DIAC y el TRIAC en conjunto

Transistor Monounión UJT

  • Una sola unión NP
  • Absorbe poca potencia.

Se puede aplicar en:

  • Osciladores
  • Controles de fase
  • Temporizadores
  • Circuitos de disparo
  • Fuentes reguladas por corriente o voltaje

Transistor Monounión UJT

  • Una pastilla de material de silicio tipo N levemente dopada (
    resistencia incrementada) tiene dos contactos base fijados a los dos
    extremos de una superficie y una barra de aluminio tipo P ligada a la superficie
    opuesta.

  • Se activa con un voltaje específico

Transistor Monounión UJT

  • El circuito equivalente del UJT equivale a dos resistores (uno fijo y uno variable) y un diodo único.
  • La resistencia RB1R_{B1} se muestra como un resistor variable puesto que su magnitud variará con la corriente IEI_E

Transistor Monounión UJT

  • RB1R_{B1} , varía de 5kΩ5 k\Omega a 50Ω50 \Omega, proporcionalmente al cambio de IEI_E, a partir de 0μA0 \mu A a 50μA50 \mu A.
  • La resistencia entre las bases B1B_1 y B2B_2, RBBR_{BB} es la resistencia del dispositivo cuando IE=0I_{E} = 0.

RBB=(RB1+RB2)∣IE=0R_{BB}=(R_{B1} + R_{B2})\Big|_{I_{E}=0}

Transistor Monounión UJT

  • RBBR_{BB} oscila de 4kΩ4 k\Omega a 10kΩ10 k\Omega.
  • La posición de la barra de aluminio determina los valores de RB1R_{B1} y RB2R_{B2} con IE=0I_{E}= 0.
  • La magnitud de VRB1V_{R_{B1}} (con IE=0I_{E}= 0) la determina la regla del divisor de voltaje.
  • La letra griega η\eta (eta) denota la ganancia del dispositivo.

VRB1=RB1RB1+RB2ηVBB∣IE=0V_{R_{B1}}=\frac{R_{B1}}{R_{B1}+R_{B2}}\eta V_{BB} \Big|_{I_{E}=0}

η=RB1RB1+RB2∣IE=0=RB1RBB\eta = \frac{R_{B1}}{R_{B1}+R_{B2}}\Big|_{I_{E}=0} = \frac{R_{B1}}{R_{BB}}

Transistor Monounión UJT

En potenciales de emisor aplicados, VEV_E, mayores a la suma de ηVBB\eta V_{BB} y la caída del voltaje directa del diodo
VDV_D (0.35 →\rightarrow 0.70 V),
el diodo se encenderá.
El potencial de encendido es

VP=ηVBB+VDV_{P}=\eta V_{BB} + V_D

Transistor Monounión UJT

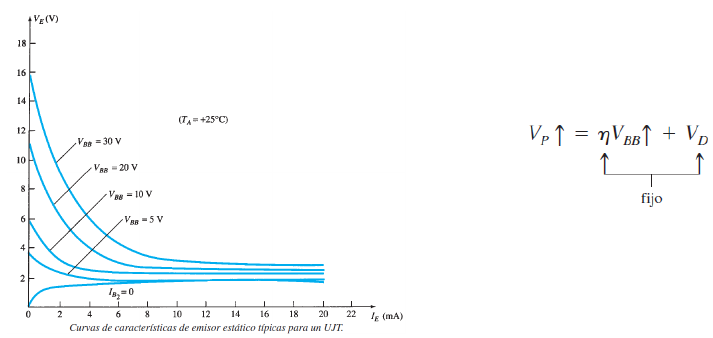

  • La intersección de cada curva con el eje vertical es el valor correspondiente de VPV_P
  • Para valores fijos de η\eta y VDV_D , la magnitud de VPV_P variará como VBBV_{BB} .

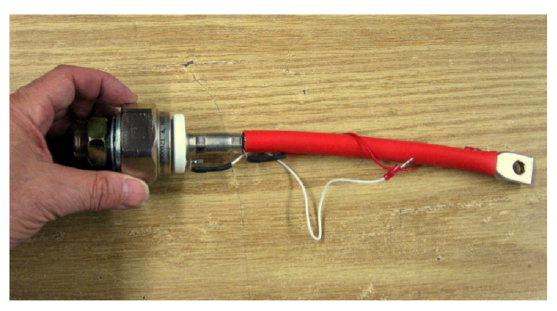

Rectificador Controlado de Silicio SCR

  • Presentado por Bell Telephone Laboratories en 1956; se utiliza para controlar la activación de dispositivos, a manera de interruptor.
  • Puede controlar potencias altas, como 10 MW, con valores nominales individuales hasta de 2000 A a 1800 V.
  • Su intervalo de frecuencia de aplicación ronda los 50 kHz, lo que permite que se utilice para calefacción por inducción ó limpieza ultrasónica.

Rectificador Controlado de Silicio SCR

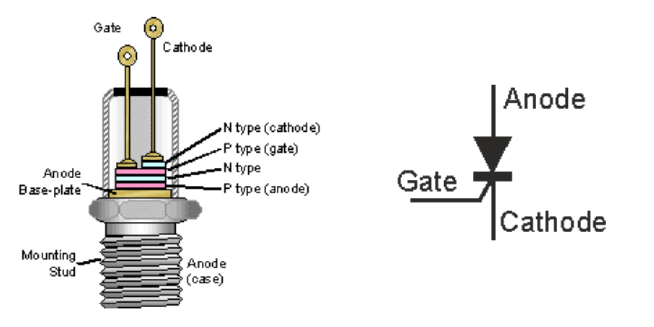

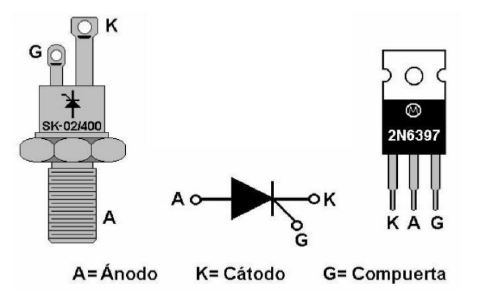

El SCR es un rectificador, construido de silicio con una tercera terminal para propósitos de control.
Se escogió el silicio por sus altas capacidades de temperatura y potencia.

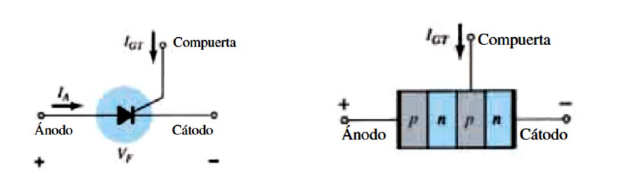

La tercera terminal, llamada Compuerta , determina cuándo el rectificador cambia de abierto a cortocircuito.

Rectificador Controlado de Silicio SCR

En la región de conducción, cuando está en cortocircuito, la resistencia dinámica del SCR está entre los 0,01Ω0,01 \Omega y los 0,1Ω0,1 \Omega. Por el contrario, la resistencia inversa, suele ser de 100kΩ100 k\Omega ó más.
Para que se establezca la conducción directa:

  1. Se debe aplicar un pulso de magnitud suficiente a la compuerta, para establecer el encendido en la compuerta.
  2. El ánodo debe tener un voltaje positivo respecto al cátodo, y la corriente debe ingresar por el ánodo.

Rectificador Controlado de Silicio SCR

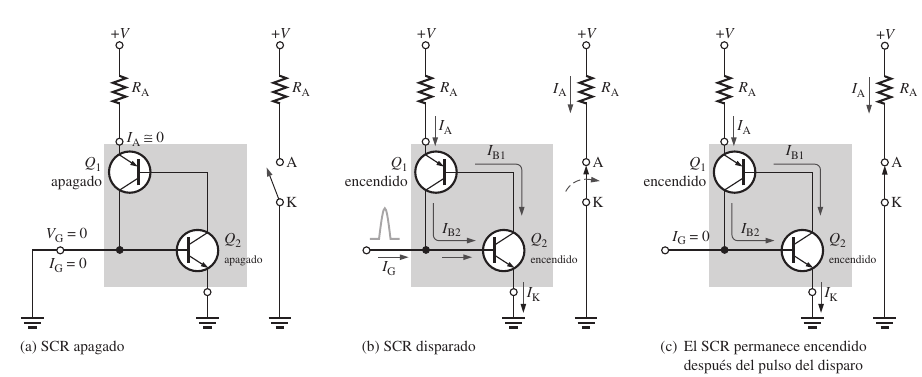

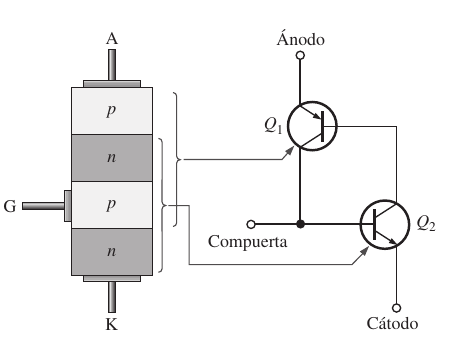

El circuito equivalente del SCR, se representa con 2 transistores BJT, uno de tipo PNP y el otro tipo NPN.

Rectificador Controlado de Silicio SCR

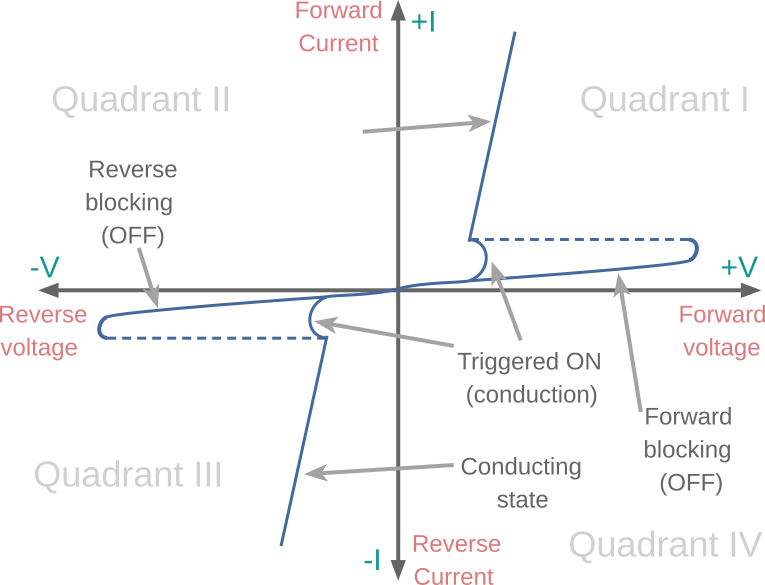

Su comportamiento, incluyendo el disparo, se observa en la siguiente imagen:

Rectificador Controlado de Silicio SCR

Los tiempos de encendido de un SCR, varían según las corrientes que controle:

  • Para dispositivos de baja potencia, los tiempos de encendido típicos rondan de 0,1μs0,1 \mu s a 1μs1 \mu s

  • Mientras que para corrientes entre 100 A y 400 A, pueden tener tiempos de 10 a 25 μs\mu s

Rectificador Controlado de Silicio SCR

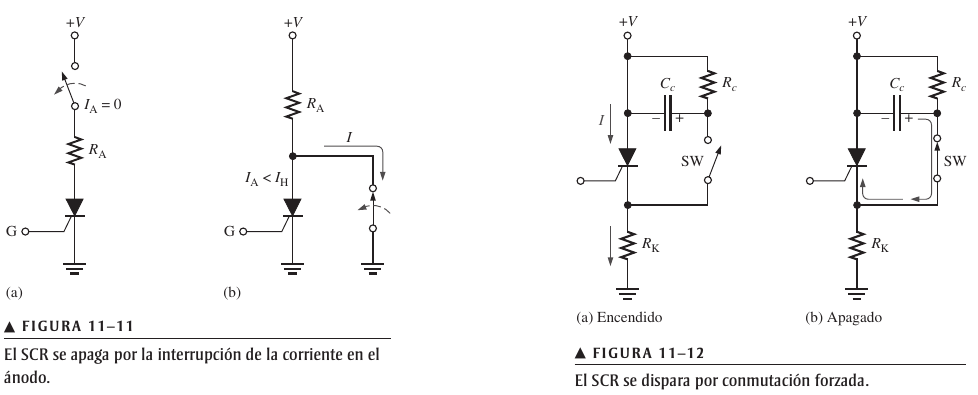

Para apagar el SCR, la única manera es quitar la corriente del Ánodo, para ello existen 2 métodos:

  1. Interrupción de corriente en el ánodo, donde por algún tipo de interruptor, se quita la corriente que entra al ánodo.
  2. Conmutación forzada, acá el interruptor se ubica en paralelo al SCR, en lugar de ubicarlo en serie. Este método es el preferido, más eficiente y seguro.

Rectificador Controlado de Silicio SCR

Rectificador Controlado de Silicio SCR

Diodo Shockley

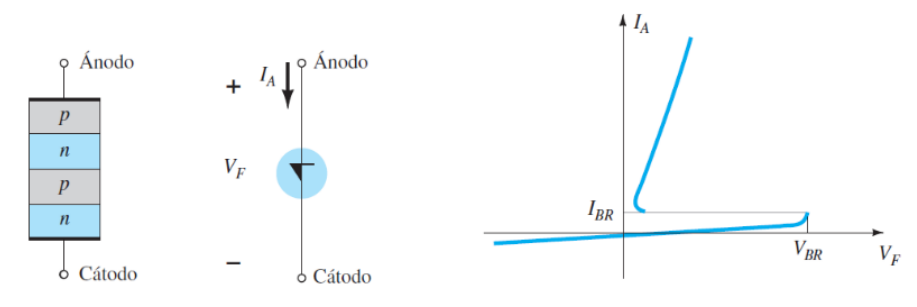

Es un diodo PNPN de cuatro capas, pero con sólo dos terminales externas.
Sus características son las mismas que el SCR, pero con IG=0I_G = 0

El dispositivo estará en abierto (apagado) hasta que se alcance su voltaje de conducción, en ese momento, entra en cortocircuito (encendido)

Aplicación de Shockley como interruptor

Comúnmente, el Shockley se usa como interruptor de disparo para un SCR.

Cuando se energiza el circuito, el voltaje en el capacitor comienza a cargarlo, hasta llegar al voltaje necesario para activar el diodo; y en consecuencia, se dispara el SCR.

DIAC

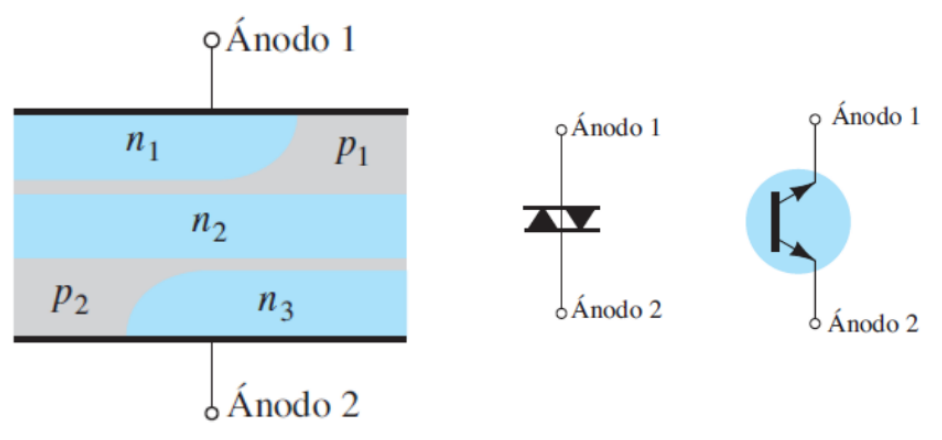

Es una combinación inversa en paralelo de dos terminales de capas semiconductoras que permiten la activación ó disparo en cualquier dirección.

Se puede aprovechar al máximo la condición de encendido en cualquiera de las dos direcciones en aplicaciones de CA.

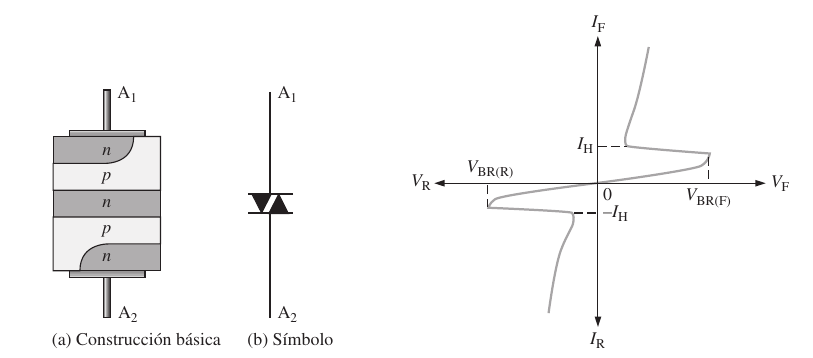

DIAC

Ninguna de las capas se designa como cátodo, cuando el ánodo 1 es positivo respecto al ánodo 2, el ánodo 2 se comporta como cátodo, y viceversa.

DIAC

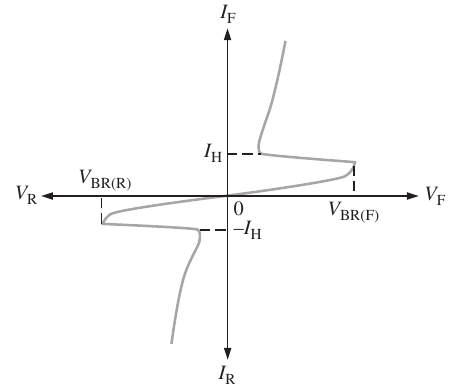

Los voltajes de ruptura son muy parecidos en cuanto a magnitud, pero pueden variar desde un mínimo de 28 V y hasta un máximo de 42 V.
Los niveles de corriente (IBR1I_{BR1} e IBR2I_{BR2}) también son de magnitud muy parecida para cada dispositivo.

TRIAC

Es básicamente un DIAC con una terminal de compuerta para controlar el encendido, ó lo que es igual, un SCR que puede trabajar en cualquiera de los semiciclos de CA.

TRIAC

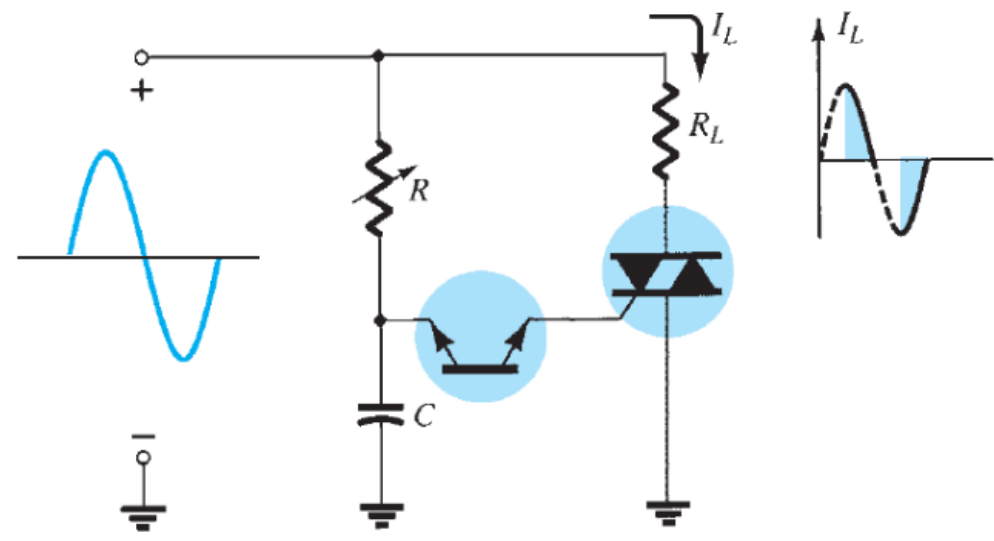

Aplicación común: Control de fase (potencia)

Acá se controla la potencia de CA suministrada a la carga encendiéndose y apagándose durante las regiones positiva y negaiva de la señal senoidal de entrada.

La acción de este circuito durante la parte positiva de la señal de entrada es muy parecida a la encontrada por el diodo Shockley.

Aplicación común: Control de fase (potencia)

La ventaja de esta configuración es que durante la parte negativa de la señal de entrada se obtendrá el mismo tipo de respuesta ya que tanto el DIAC como el TRIAC se pueden encender en la dirección inversa.

Si se ajusta el R, podemos controlar el ángulo de conducción. Existen unidades disponibles capaces de manejar cargas de más de 10 kW.

Ejemplo DIAC y TRIAC

Notas importantes

  • Los temas de la unidad 5 se pueden encontrar en el capítulo 11 del Floyd
  • Revisar especialmente los ejemplos 11-2, 11-3, y 11-4

Ejemplo 1

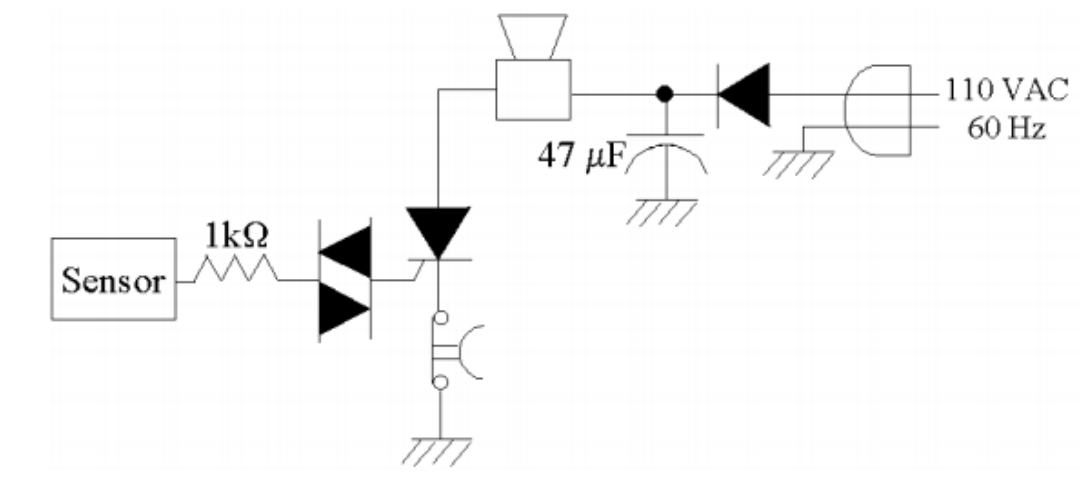

Explique el funcionamiento de este circuito.

Ejemplo 2

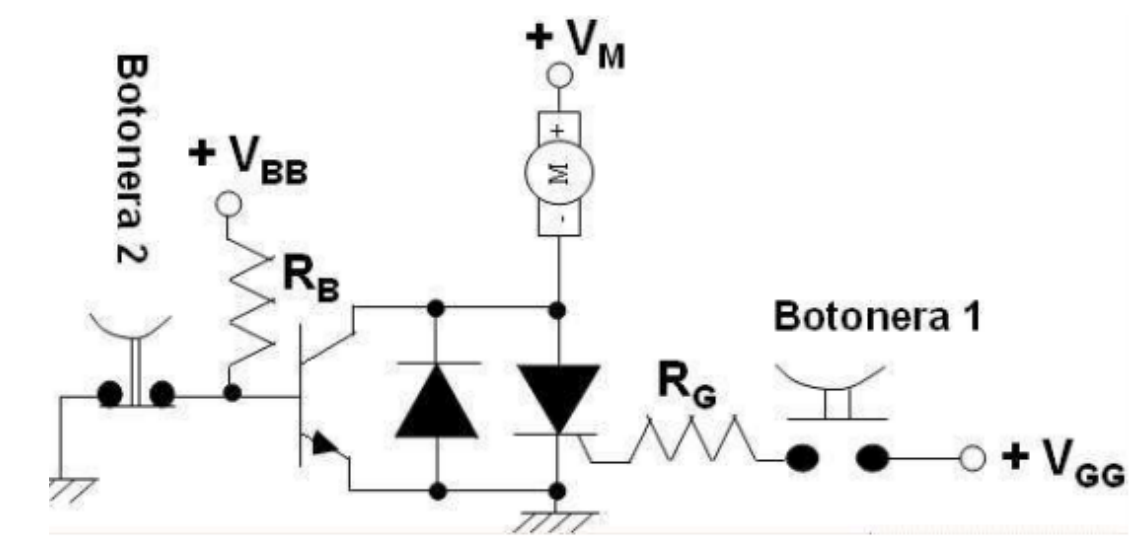

¿Cuál es la reacción del motor cuando se presionan las botoneras 1 y 2? Explique

Ejercicio 1

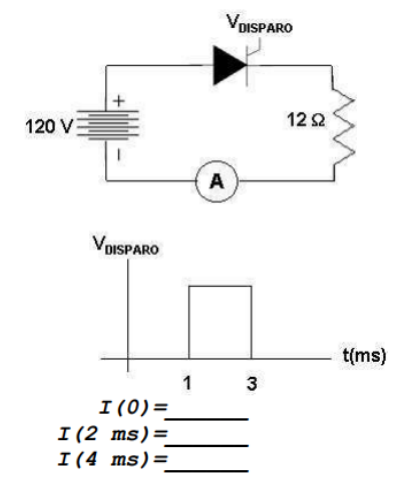

¿Cuál sería la medición instantánea del amperímetro en cada caso?

Ejercicio 2

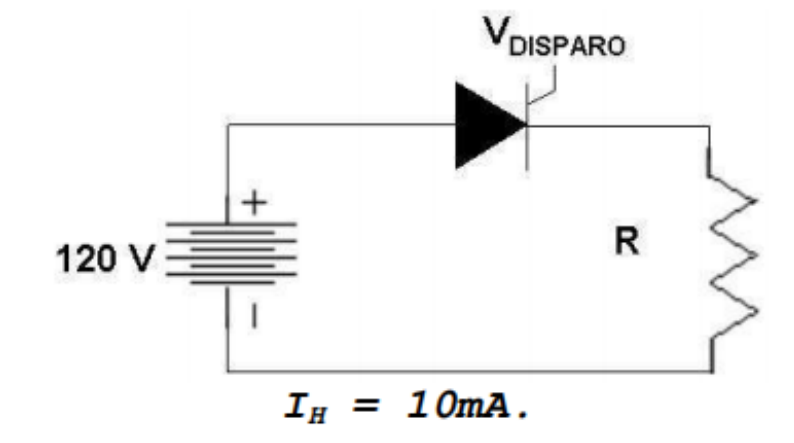

¿Cuál es el valor mayor de la resistencia R para que el SCR no se abra?
