Análisis de Elementos Finitos (FEA)

Profesor: Ing. Israel Chaves Arbaiza

Curso: Elementos de Máquinas II

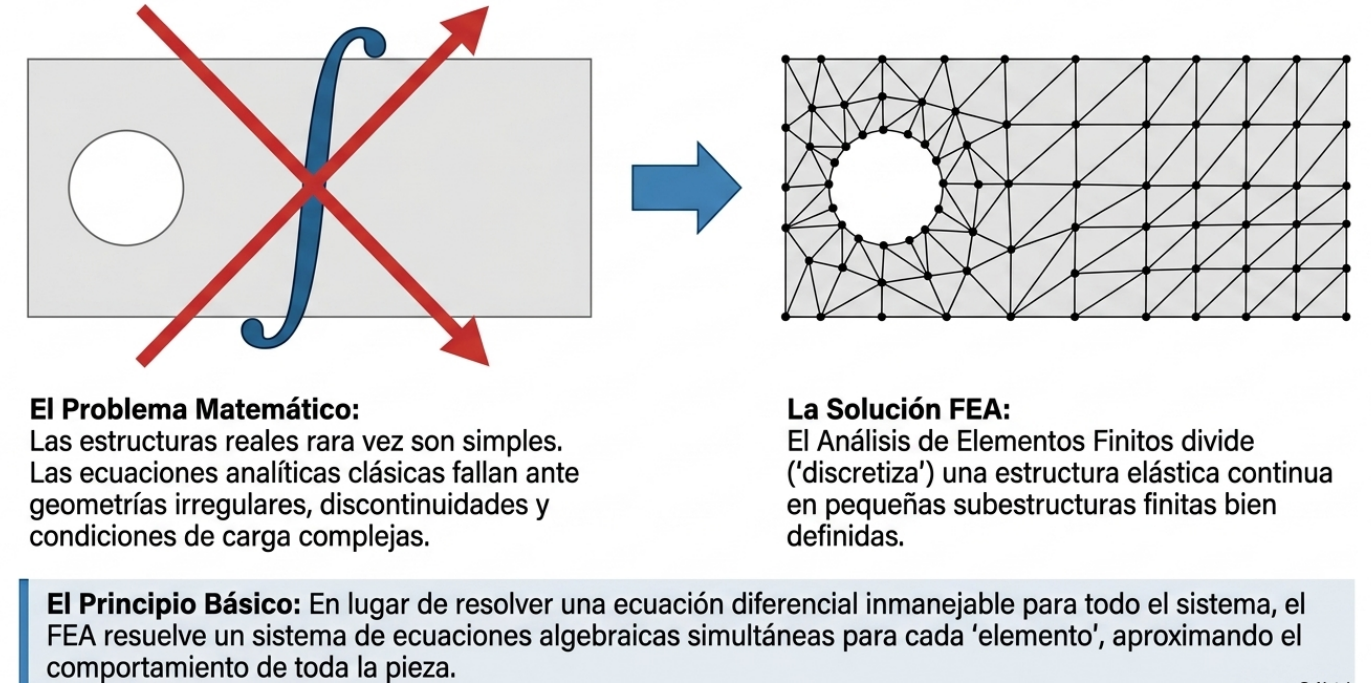

Discretización del continuo

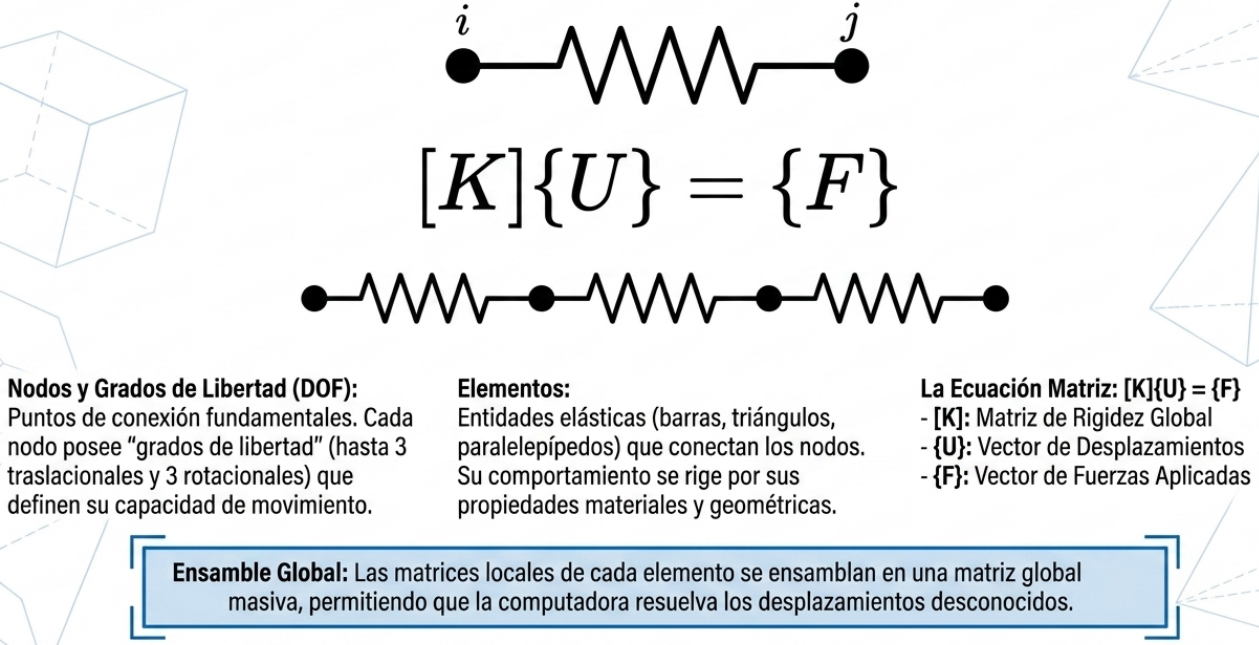

Nodos, Elementos y Matrices

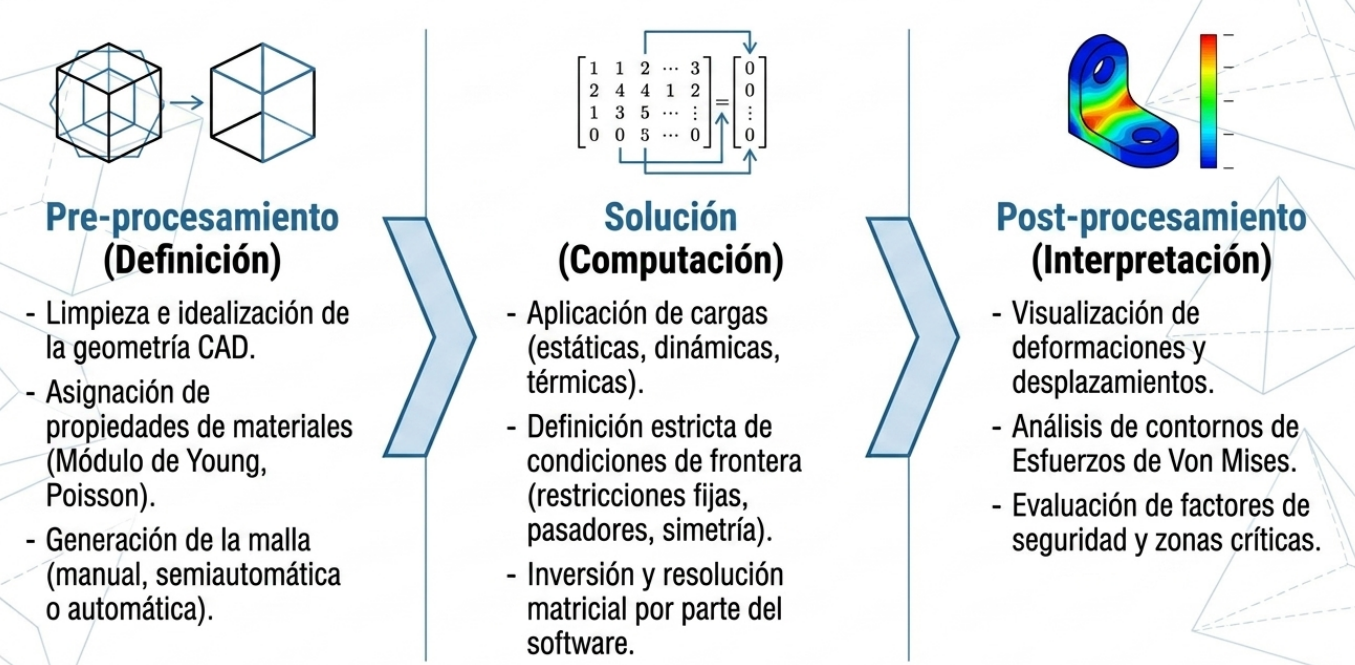

Flujo de trabajo FEA

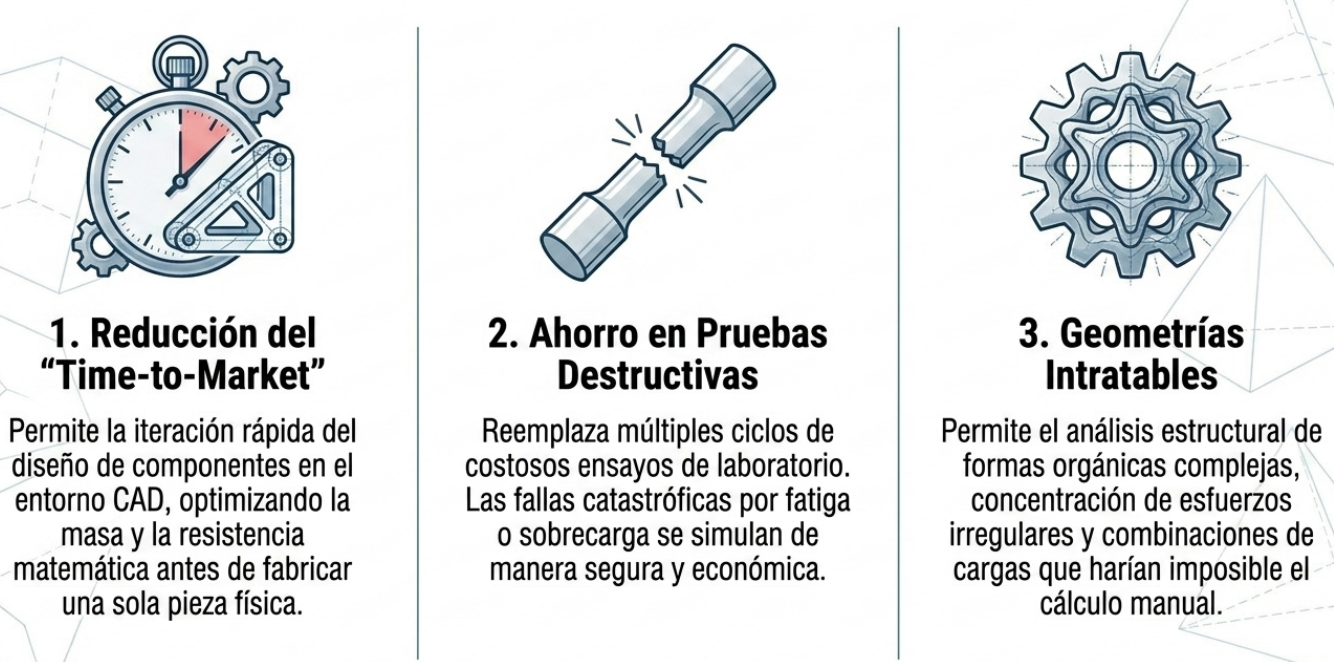

Ventajas del diseño con FEA

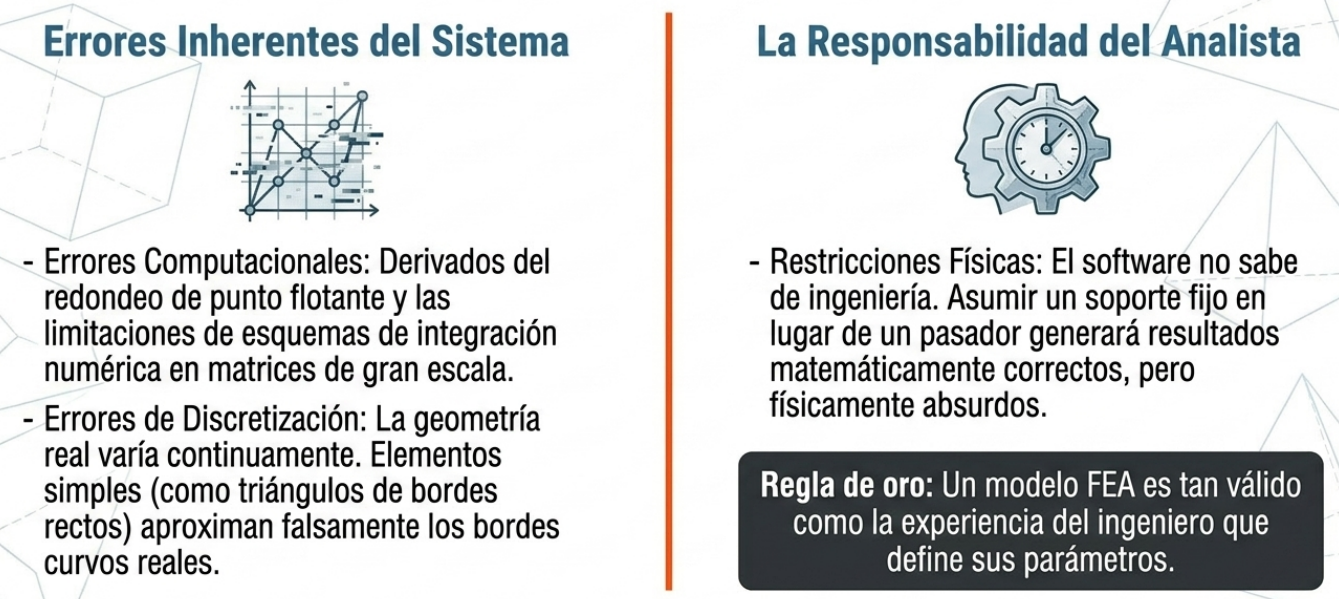

Problemáticas y desventajas

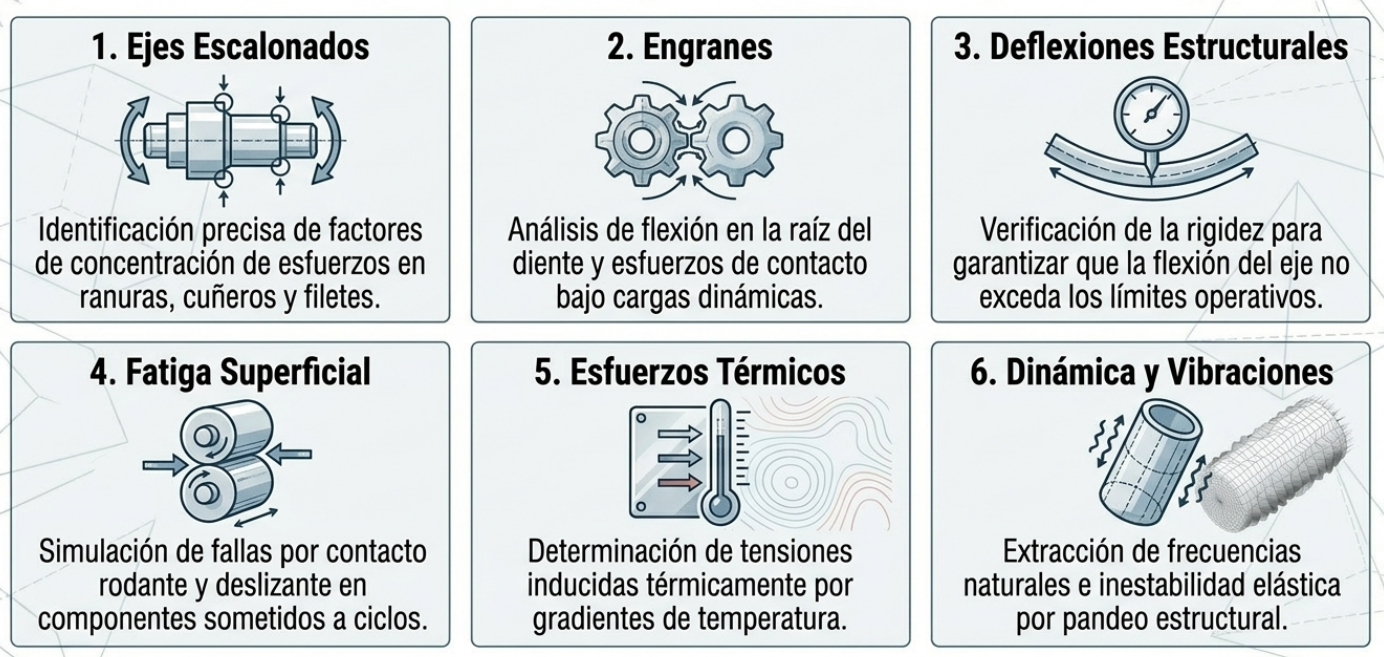

Aplicaciones en diseño mecánico

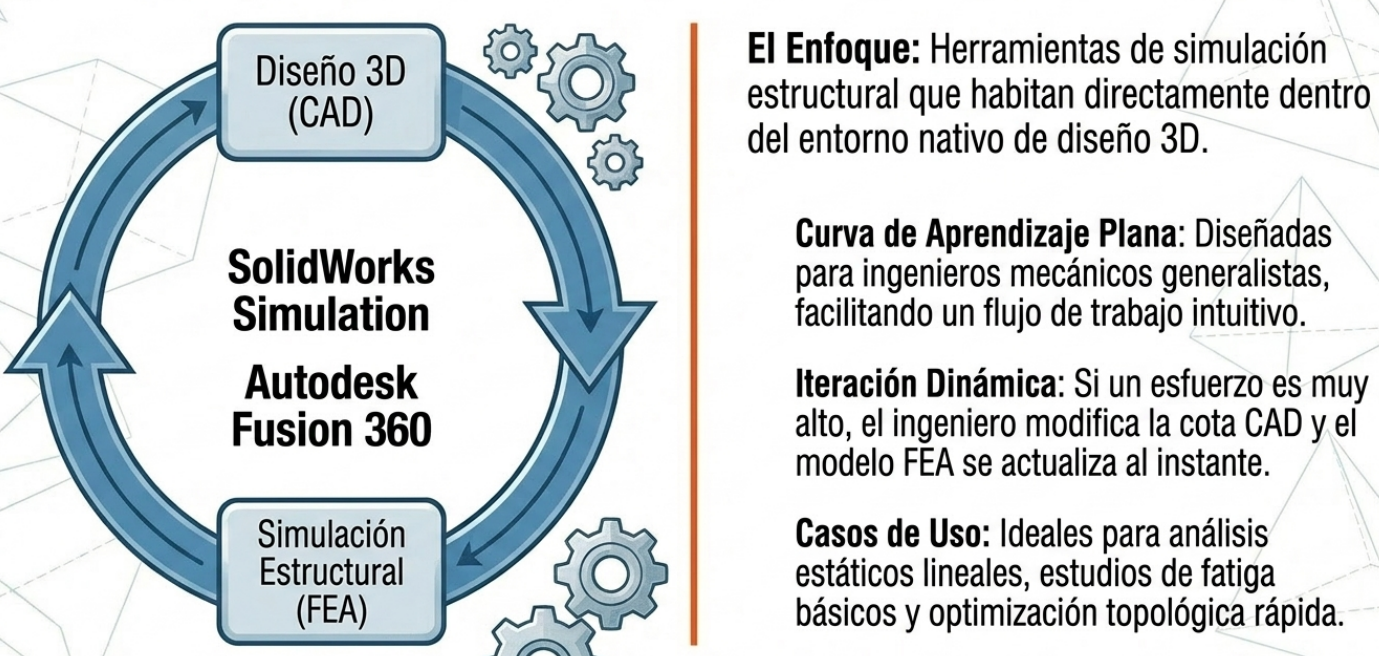

Software para FEA: herramientas integradas

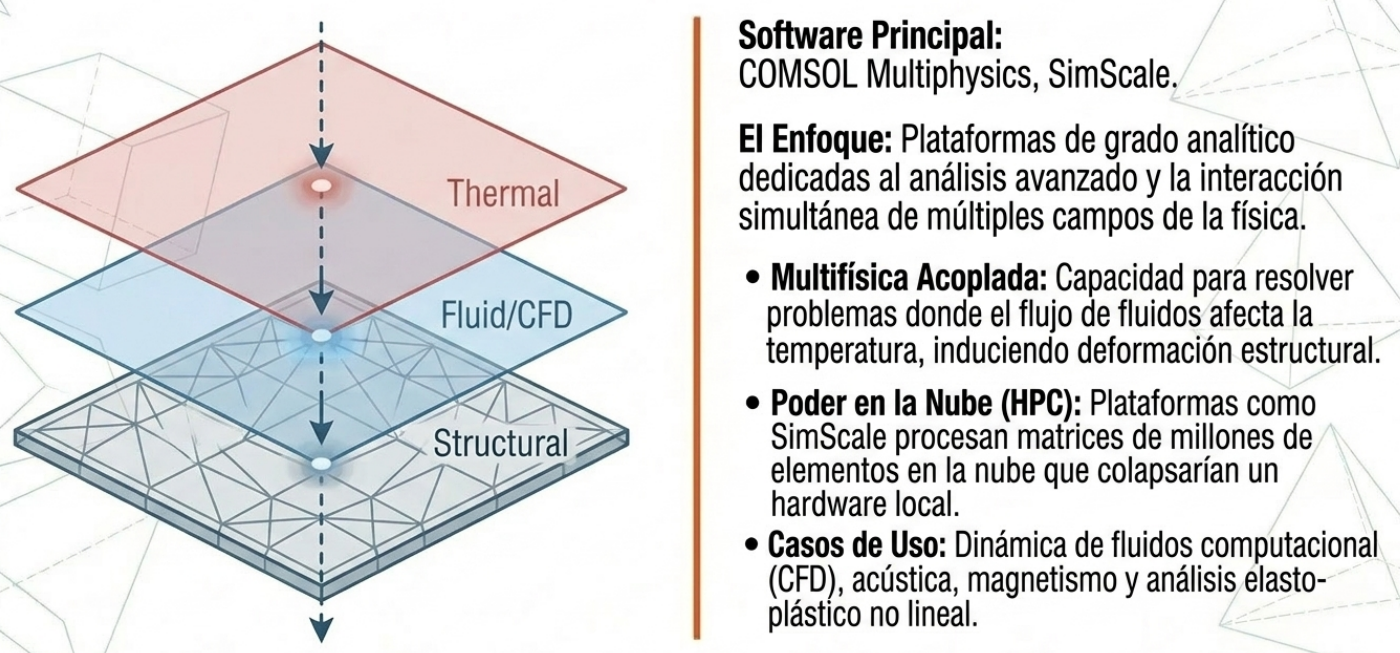

Software para FEA: solucionadores especializados

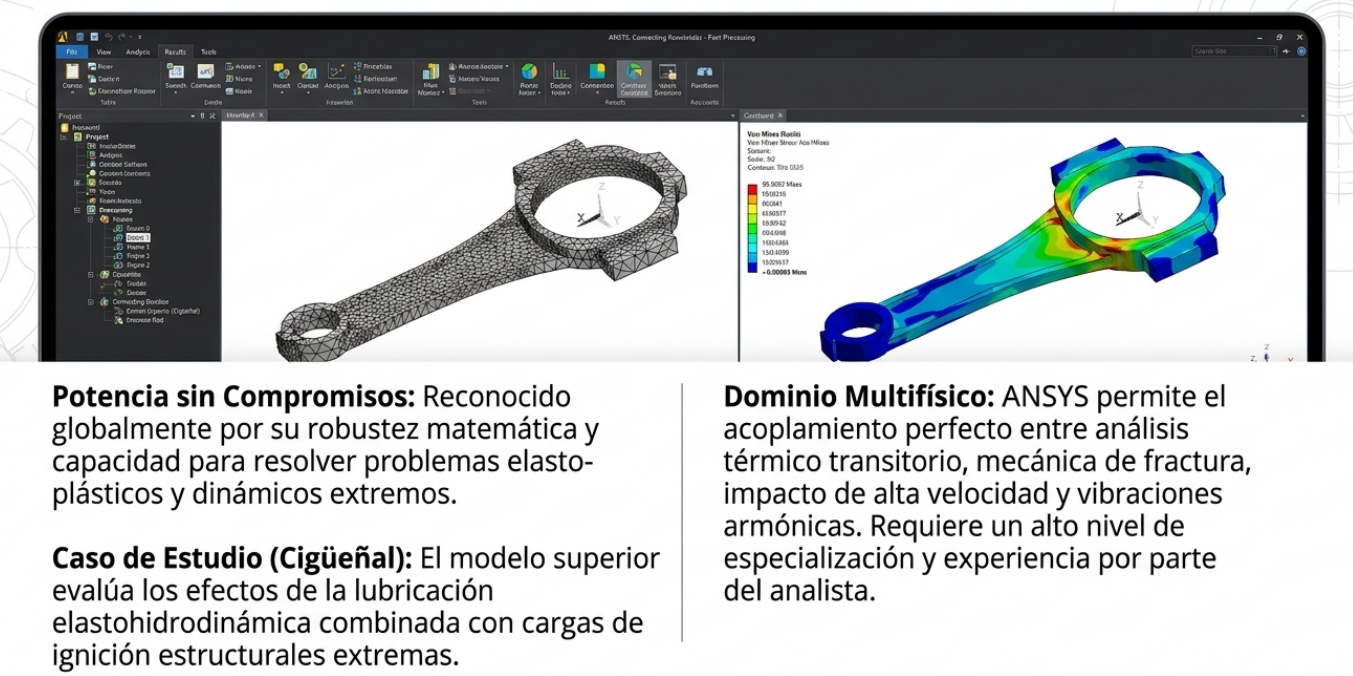

Software para FEA: ANSYS, estándar industrial

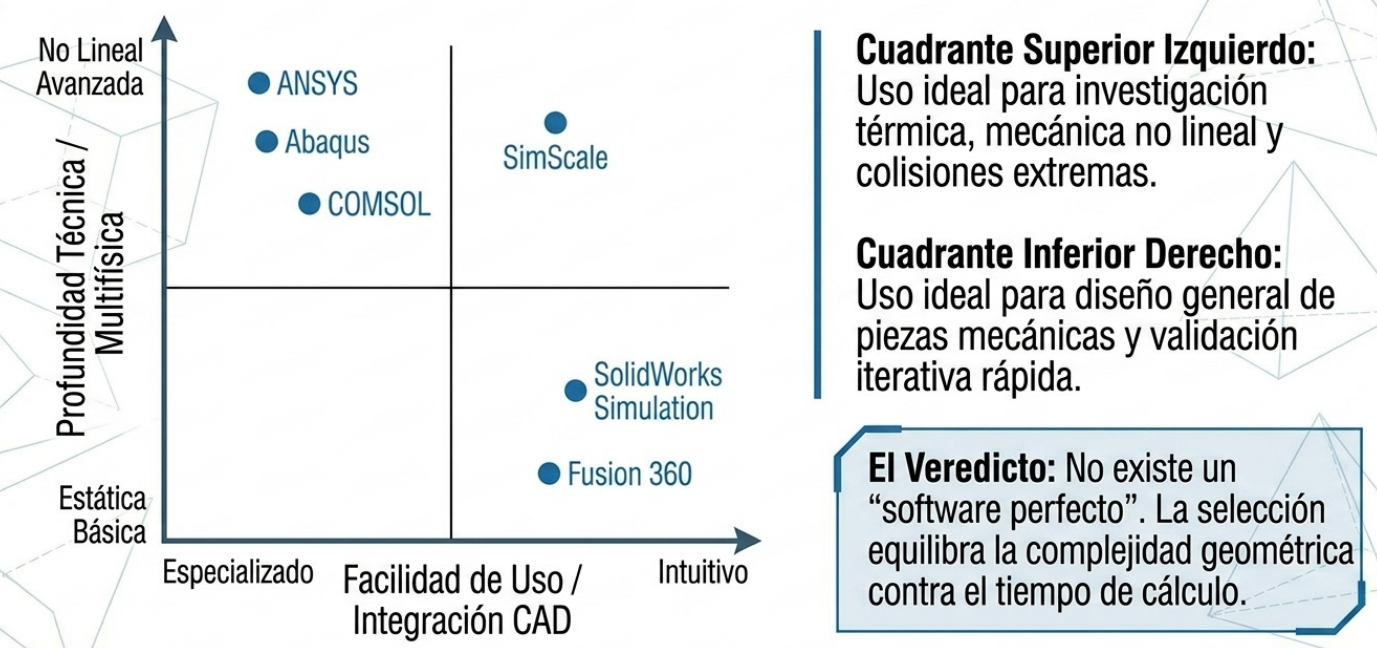

Comparativa de software

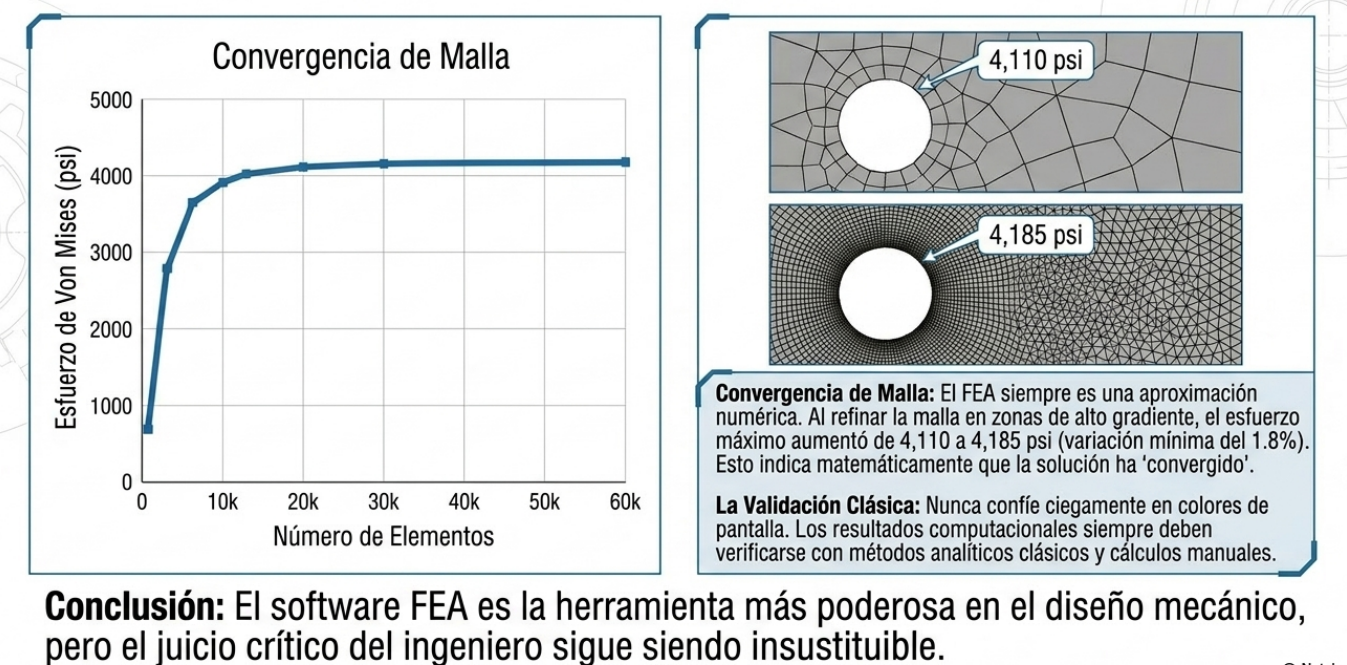

Convergencia y validación

Aprendiendo ANSYS

En este enlace: ANSYS para estudiantes, con sólo crear una cuenta estudiantil (correo @ucr), se pueden descargar diferentes versiones de ANSYS, y acceder a recursos educativos

• ANSYS Student, es una licencia de libre descarga, con una licencia estudiantil (128k nodos para FEM / 512k nodos para CFD) de 1 año. Es un solver implícito, resuelve ecuaciones con cambios que ocurren gradualmente.
• ANSYS LS-DYNA Student, del mismo tipo de licencia del anterior; pero es un solver explícito, enfocado en la simulación de impactos, eventos que ocurren en mili o microsegundos.
• En la EIM, el Laboratorio de Simulación cuenta con licencias profesionales de ANSYS, con computadoras de mayor rendimiento, para ejecutar simulaciones complejas.
